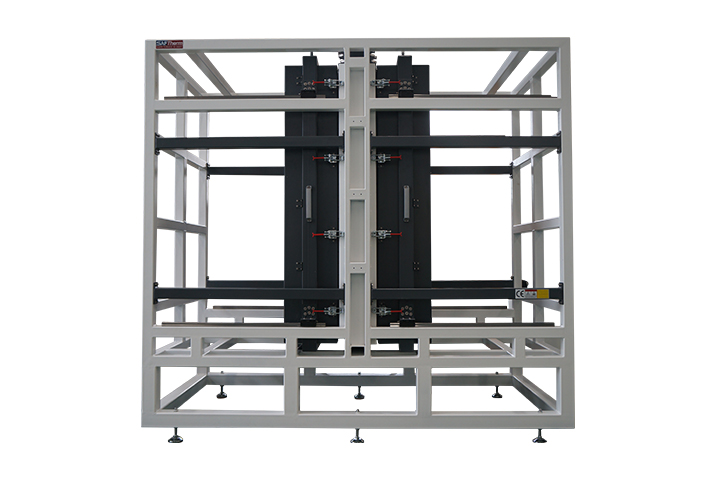

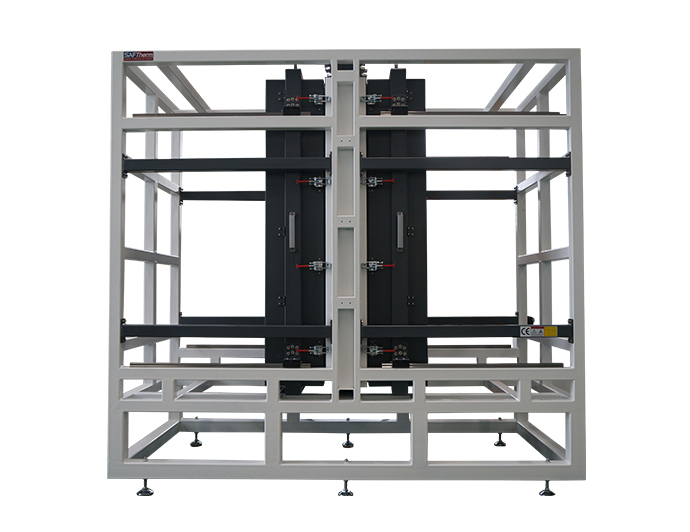

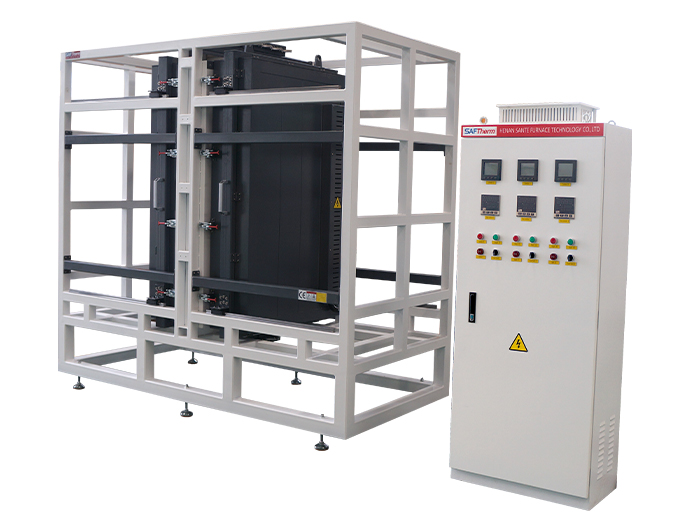

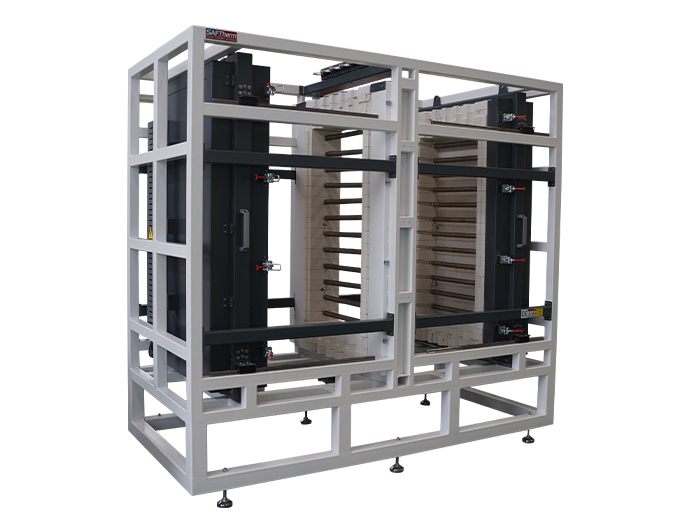

產品型號：STGL-336-12-3
爐管尺寸：Φ336×1500mm
額定溫度：1200℃
控溫精度：±1℃
應用領域：立式管式爐應用于高等院校、科研院所、工廠企業、石油化工、航空航天等行業的金屬材料、陶瓷材料、納米材料、半導體材料、粉末冶金等新材料領域的燒結和高溫?zé)崽幚怼?/p>
全國咨詢熱線 18637977060
1200℃管式爐應用于高等院校、科研院所、工廠企業、石油化工、航空航天等行業的金屬材料、陶瓷材料、納米材料、半導體材料、粉末冶金等新材料領域的燒結和高溫?zé)崽幚怼?/p>
1、外殼采用金屬Q(mào)235低碳鋼，表面靜電耐藥涂裝，抗腐蝕
2、堅固的雙層金屬框架配合隔熱風扇結構，爐表面溫度低
3、立式使用方式，側開蓋結構，操作方便
多層隔熱設計，由輕質氧化鋁陶瓷纖維和高品質隔熱板背襯組成，不含石棉成分，熱損失小，能耗低
1、高品質HRE螺旋電阻絲發熱體，安全牢固的鑲嵌在爐膛表面，在爐腔內自由熱輻射加熱，使用壽命長
2、電阻絲環形加熱，從而實現爐內的良好均勻性
3、分為三個溫區，每個溫區可獨立加熱
1、PID配合SSR控制方式，溫度控制準確
2、國際標準化N型鎳鉻硅熱電偶，測溫范圍0-1300℃，使用壽命長
3、爐門帶有開門斷電安全保護開關
1、適應復雜工藝需求的的控制器
2、操作簡單直接，編程靈活
3、可編程4條曲線，單條曲線8個程序段
4、超溫和故障報警，自動進行保護
1、帶有304不銹鋼的密封法蘭，獲得爐管內的真空或者氣氛
2、高品質石英玻璃工作管，也可選擇金屬或剛玉材質的工作管，從而適應不同的工況
|
型號 |
STGL-40-12-3 |
STG-60-12-3 |
STG-80-12-3 |
STG-100-12-3 |
|
爐管尺寸 |
Φ40 x 1500mm |
Φ60 x 1500mm |
Φ80 x 1500mm |
Φ100 x 1500mm |
|
額定溫度 |
1200℃ |
|||
|
工作溫度 |
1100℃ |
|||
|
加熱區尺寸 |
300+300+300mm |
|||
|
電源電壓 |
220V/5.4KW |
220V/7.8KW |
380V/7.8KW |
380V/7.8KW |
|
加熱元件 |
?????????????????????????? HRE高溫合金電阻絲 |
|||
|
爐膛材料 |
濕法真空抽濾成型制備的多晶無機氧化鋁陶瓷纖維材料 |
|||
|
爐管材料 |
石英管 |
|||
|
控溫精度 |
±1℃ |
|||
|
測溫元件 |
N型熱電偶 |
|||
|
溫控儀表 |
智能微電腦PID溫控儀表，SSR控制，PID參數自整定功能；可編程序4組8個程序段，程序升溫、程序保溫、程序降溫 |
|||
|
升溫速度 |
1-25℃/min自由調節 |
|||
|
爐體結構 |
爐膛溫控一體式結構；雙層外殼，空氣循環隔熱 |
|||
|
密封性能 |
爐管兩端裝有不銹鋼金屬法蘭，配套高溫 PTFE 墊圈，可在真空下進行工作， 真空度≤5pa（旋片式真空泵） |
|||
|
氣氛性能 |
法蘭兩端有進氣口和出氣口，壓力表裝在金屬法蘭上，精密針型閥可調節進氣和出氣量，可通入氮?dú)狻鍤?、氫氣等保護氣體 |
|||
|
設備保護 |
模塊化控制，對工作過程中的超溫、斷偶會發出聲光報警信號，并自動完成保護動作 |
|||
|
人員保護 |
在設備上裝有空開斷路器，如發生短路漏電情況時會自動彈開，能保護設備和操作人員 |
|||
|
外殼 |
優質冷軋鋼板數控機床下料加工，經過焊接、打磨、拋光、磷化、酸洗、表面靜電噴涂塑粉 |
|||
|
質量認證 |
ISO9001?? CE??? SGS |
|||
|
標準配置 |
1、爐體1臺? 2、溫度控制器1臺?? 3、電源線3米?? 4、熱電偶1支? 5、說明書1份? 6、爐鉤1把? 7、高溫手套1雙???? 8、管堵2個???? 9、密封法蘭1套 |
|||
|
選裝配件 |
1、選配旋片式真空泵（真空度≤5pa）2、選裝數字真空計（（1.0×105-1.0×10-1pa））? 3、選裝浮子流量計（量程60-600ml/min） 4、選配剛玉舟??? |
|||
1、產品的制造和檢測嚴格按相關標準執行，并有質量記錄可査;每臺設備都有唯一的制造編號，并建立用戶檔案。
2、所有產品均可通過權威的第三方檢測機構檢測;也可委托我方代為辦理，費用另計。
3、交貨期承諾: 按合同約定執行;如有特殊原因需提前交貨的，我公司在條件允許的情況下特別組織生產，力爭滿足用戶需求。
1、產品的制造和檢測嚴格按相關標準執行，并有質量記錄可査;每臺設備都有唯一的制造編號，并建立用戶檔案。
2、所有產品均可通過權威的第三方檢測機構檢測;也可委托我方代為辦理，費用另計。
3、交貨期承諾: 按合同約定執行;如有特殊原因需提前交貨的，我公司在條件允許的情況下特別組織生產，力爭滿足用戶需求。
產品視頻
